Ортопантомограмма или панорамный снимок...

В ежедневной практике стоматолога любой специальности для наиболее правильной и полной диагностики очень часто возникает необходимость в получении панорамного рентгеновского снимка полости рта пациента (обзорный снимок, ортопантомограмма).

Что это за исследование, для чего его делать и что на таком снимке можно разглядеть? Ответы на эти и другие вопросы можно найти ниже в статье, которой любезно со мной поделился ее автор, московский коллега Станислав Васильев.

Что такое ортопантомограмма и для чего она нужна?

Ортопантомограмма (или "ОПТГ", "панорамный снимок зубочелюстной системы") - одна из разновидностей диагностической рентгенографии. В стоматологии ОПТГ имеет ключевое значение - многие виды лечения нельзя начинать без проведения этого метода диагностики. В техническом отношении проводится она следующим образом: источник луча (рентгеновская трубка) и его приемник (пленка или цифровой датчик) движутся вокруг исследуемого объекта в противоположных направлениях. В результате, в фокусе оказывается очень ограниченная часть объекта изучения, все остальное оказывается размытым. В зависимости от настроек, можно получить четким только конкретный, интересующий нас слой, а все остальное на снимке будет размыто.

Делаются панорамные снимки с помощью ортопантомографов. Ортопантомографы бывают разные - пленочные и цифровые. Пленочные ОПТГ - почти история, в то время как "цифра" занимает все больше и больше места в современной стоматологии. Выглядит современный ортопантомограф примерно вот так:

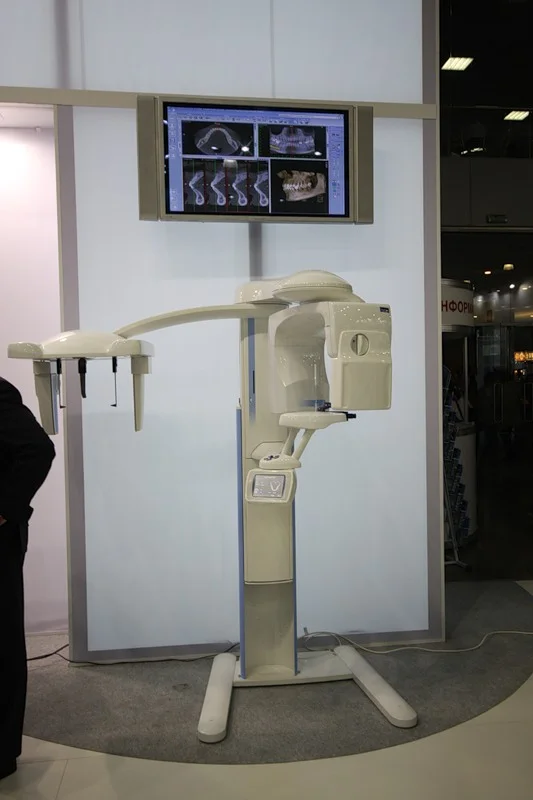

На данной фотографии - дентальный томограф фирмы Planmeca с цефалостатом. Последний нужен для телерентгенографии - исследования, которое широко применяется в ортодонтии и челюстно-лицевой хирургии.

Существует распространенное мнение о вреде данного вида исследования. На самом деле, объем излучения даже пленочного ортопантомографа таков, что можно делать панорамные снимки каждый день в течение месяца без ощутимого вреда для здоровья. А излучение цифровых аппаратов в разы меньше, чем у пленочных и получаемая доза излучения намного меньше той, что Вы получаете, к примеру, при двухчасовом авиаперелете.

Когда нужна ортопантомограмма?

В принципе, она нужна всегда. При лечении зубов, протезировании, ортодонтическом лечении, в хирургии и имплантологии, даже в ринологии при исследовании придаточных пазух носа ценность панорамных снимков невозможно переоценить. Однако ориентироваться только по ОПТГ в некоторых случаях нельзя - все же, мы переносим объемное изображение на плоскость, а поэтому возможны искажения. Но следует рассматривать ортопантомографию как первичное рентгенологическое обследование, по результатам которого выстраивается тактика как дальнейшей, более углубленной диагностики, так и лечения.

Ортопантомография взрослого человека.

Для примера, вот снимок:

Обратите внимание на форму зубного ряда. Получается, что человек на снимке как бы улыбается))). Если же улыбки мы не видим (наоборот, "грустная форма") - значит снимок сделан неправильно и количество искажений в нем будет очень высоким. Такой снимок для хорошей диагностики не годится.

На ортопантомограмму смотрят не как в зеркало, а как на другого человека. То есть, левая сторона справа, а правая - слева. Иногда для удобства с левой стороны проставляют букву L (left) или с правой стороны букву R (right). Или же подписывают снимок так, что данные пациента можно прочитать только с одной стороны.

У взрослого человека в норме 32 зуба. Но Вы неоднократно видели в моем блоге, что мы обсуждаем, к примеру, лечение 44 или удаление 48 зуба... Как так получается?

Дело в том, что каждый зуб помимо названия имеет номер. Согласно принятой во всем мире классификации ВОЗ, зубной ряд делится на четыре сегмента. Верхний правый сегмент - это десятки. Верхний левый - двадцатки, Нижний левый и нижний правый, соответственно - тридцатки и сороковки. Нумерация идет от центра зубного ряда. Получается, что правый верхний центральный резец - это 11 зуб, следующий за ним зуб (правый верхний боковой резец) - 12, нижний левый второй премоляр - 35, а нижний правый зуб мудрости - 48 зуб.

Хотя мой друг, Валера Колпаков, который сейчас живет и работает в США, рассказал, что у них принята другая классификация: зубки обозначают просто порядковым номером по часовой стрелке. У нас подобные обозначения - большая редкость. Европа все же...

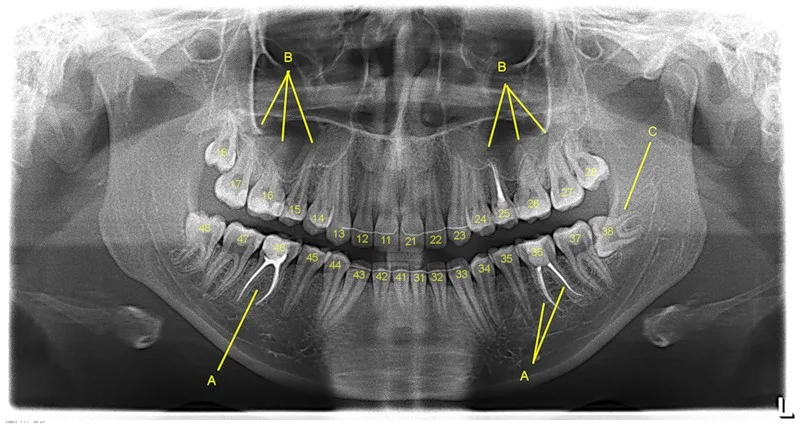

На снимке желтыми цифрами обозначены номера зубов взрослого человека. Теперь Вы сможете удивить Вашего стоматолога, сказав ему, что у Вас болит не какой-то там нижний коренной, а конкретно - 36 зуб. Он все поймет и с таким уважением на Вас посмотрит...

Некоторые доктора называют зубки по номеру сегмента. Например, "четыре, два", нижний левый боковой резец. Такой счет усиленно навязывается в институтах и университетах, в основном, преподавателями предпенсионного возраста. Такая классификация неправильна в корне. Почему? Потому что изначально данная система счета зубов задумывалась под машинную обработку, а машина работает с цифрой "сорок два" а не с цифрой "четыре два". Поэтому и называть зубки надо правильно.

Большинство стоматологических материалов изготавливаются рентгеноконтрастными. Делается это для того, чтобы можно было контролировать объем и расположение этого материала на рентгеновских снимках. Например, пломбировочные материалы для корневых каналов на снимке обозначены буквой А.

Когда ортопантомограмма зубочелюстной системы попадает к недалекому ЛОР-врачу, последний сразу замечает проникновение корней зубов в верхнечелюстную пазуху (буква B на снимке). Более того, в старых учебниках стоматологии об этом упоминается. На самом деле, корни зубов ооочень редко проникают в верхнечелюстной синус. Чаще всего они огибают его по краям таким образом, что дно пазухи находится между корней зубов.

Ортопантомография дает хорошее представление о расположении зубов мудрости (на снимке буква С). Даже прицельные снимки не дают полной картины о строении и локализации восьмерок. Поэтому без проведения ОПТГ я крайне не рекомендую браться за удаление или лечение "мудрых" зубов

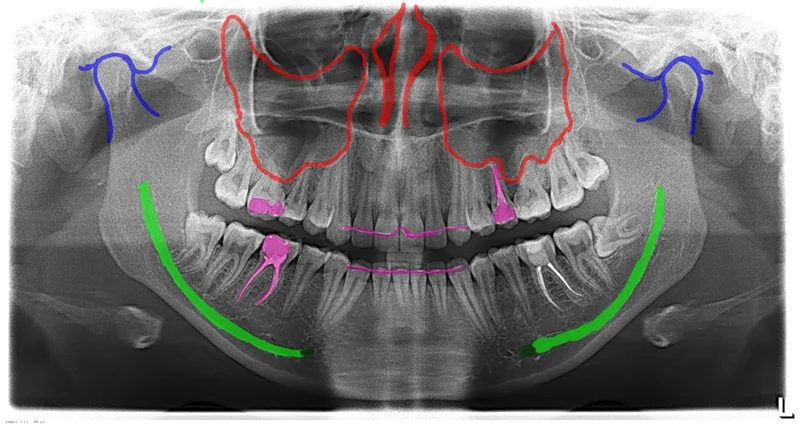

Помимо зубов на ОПТГ видны и другие структуры, которые могут интересовать стоматолога. Например, зеленым цветом выделен нижнечелюстной канал, который проходит в толще нижней челюсти и содержит в себе сосудисто-нервный пучок. Последний иннервирует зубки, соответствующую половину губы и подбородка. Выходит наружу этот пучок через ментальное отверстие (обозначено темно-зеленым цветом), которое некоторые "специалисты" иногда путают с кистой.

Красным цветом обозначены границы верхнечелюстных пазух и носовые ходы. На снимке видно искривление носовой перегородки и, как следствие, асимметрия носовых ходов. Это является косвенным признаком хронического риносинусита, в том числе и аллергической природы.

Височно-нижнечелюстные суставы обозначены синим цветом. В норме они должны быть симметричны и иметь определенную форму. Заметная разница в форме суставов, а также их асимметрия - один из признаков хронического артрита. На данном снимке суставы практически симметричны, следовательно, проблем с суставами у пациентки нет.

Рентгеноконтрастные материалы выделены фиолетовым цветом. На снимках очень хорошо видны все пломбы, качество пломбировки каналов и т. д. Тонкая фиолетовая полоска на передних зубах - это ретейнеры, устанавливаемые после ортодонтического лечения.

Также на ОПТГ есть структуры, которые не очень интересуют, но все же видны:

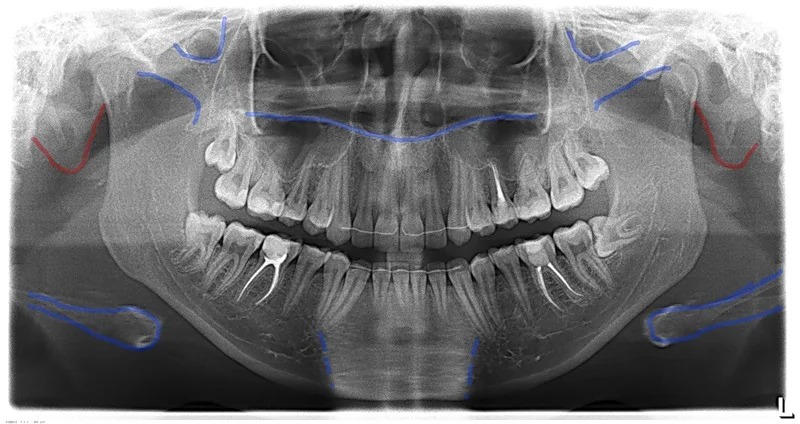

Например, красным цветом выделены мочки ушей, синим пунктиром на фоне нижней челюсти - позвоночный столб. По бокам от него - подъязычная кость. В фокус она попадает только в боковой проекции, поэтому и видна, как две отдельные части.

Горизонтальная линия над верхней челюстью - твердое небо, а по бокам от него хорошо видны скуловые кости. В контуре мочек ушей можно различить шиловидный отросток, сосцевидный отросток и отверстие наружного слухового прохода. Таким образом, панорамный снимок, хоть и с искажениями, может дать почти полную картину состояния зубочелюстной системы - благодаря этому в качественной диагностике стоматологических заболеваний он просто необходим.

Ортопантомограмма ребенка.

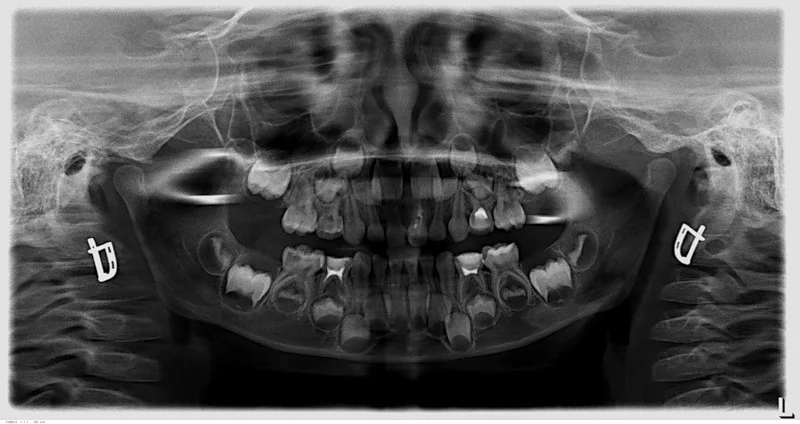

Как ни странно, у детей зубов больше:

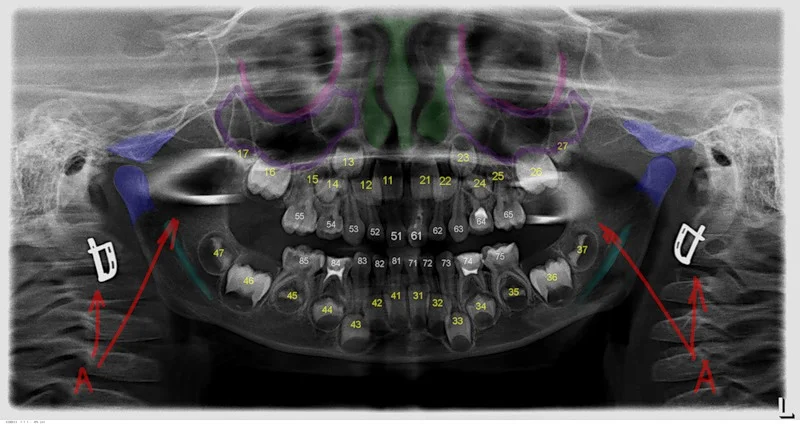

Но принцип их нумерации тот же самый. Разве что молочные зубы обозначаются не десятками или двадцатками, а пятидесятками, шестидесятками, семидесятками или восьмидесятками - так, как обозначено на снимке. Например, 75 зуб - это левый нижний молочный моляр.

Под зубами молочными располагаются зачатки постоянных зубов (обозначены желтыми цифрами). В разном возрасте они выглядят по-разному и имеют разную форму. На данном снимке можно, к примеру, не увидеть коронок формирующихся 15, 25 зубов, но видно контуры зачатка - следовательно, зубки будут.

Голубым цветом на снимке обозначен нижнечелюстной канал.

Синий цвет - височно-нижнечелюстные суставы. Обратите внимание на то, как отличается относительное положение головки сустава, суставного бугорка и впадины от строения сустава взрослого человека.

Фиолетовая линия - контуры верхнечелюстной пазухи. У детей она относительно меньше, чем у взрослых. Поэтому голос тише и выше.

Зеленый цвет - носовая перегородка и носовые раковины. Пока наблюдается относительная симметрия, однако вследствие травмы, хронического ринита, аллергии или просто из-за неравномерного роста возможно искривление носовой перегородки. Как я уже писал, это фактор риска при развитии хронического риносинусита (гайморита).

Красным стрелками и буквой А обозначены артефакты от сережек. В некоторых случаях украшения в виде пирсинга, цепочек и т. д. могут вносить существенные искажения и затруднять диагностику. Поэтому перед проведением ортопантомографии все украшения с лица и шеи лучше снять.

Конечно, специалисты видят на снимках гораздо больше простых людей. А специалисты-рентгенологи - гораздо больше простых специалистов. Было бы замечательно, если бы этот пост прокомментировал кто-нибудь из специалистов-рентгенологов.

В общих чертах диагностическая картина по панорамным снимкам выглядит именно таким образом. Теперь Вы можете взять свой панорамный снимок, внимательно на него посмотреть и уже не говорить: "Я ничего тут не понимаю". Ведь лучше один раз увидеть, чем сто раз услышать, верно?
